TCS37-160/40A
TERTRON
Descrizione

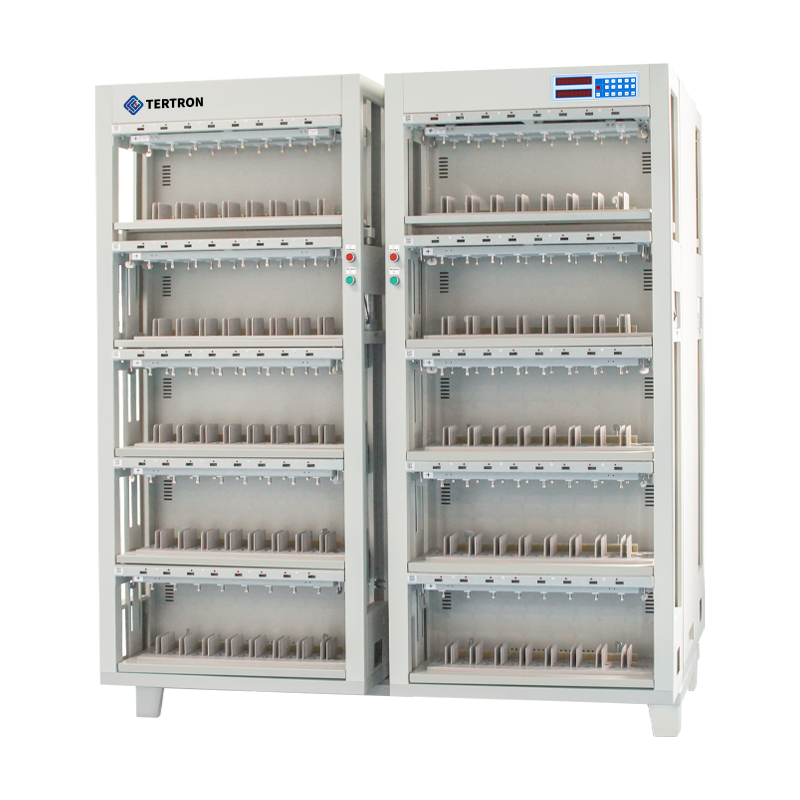

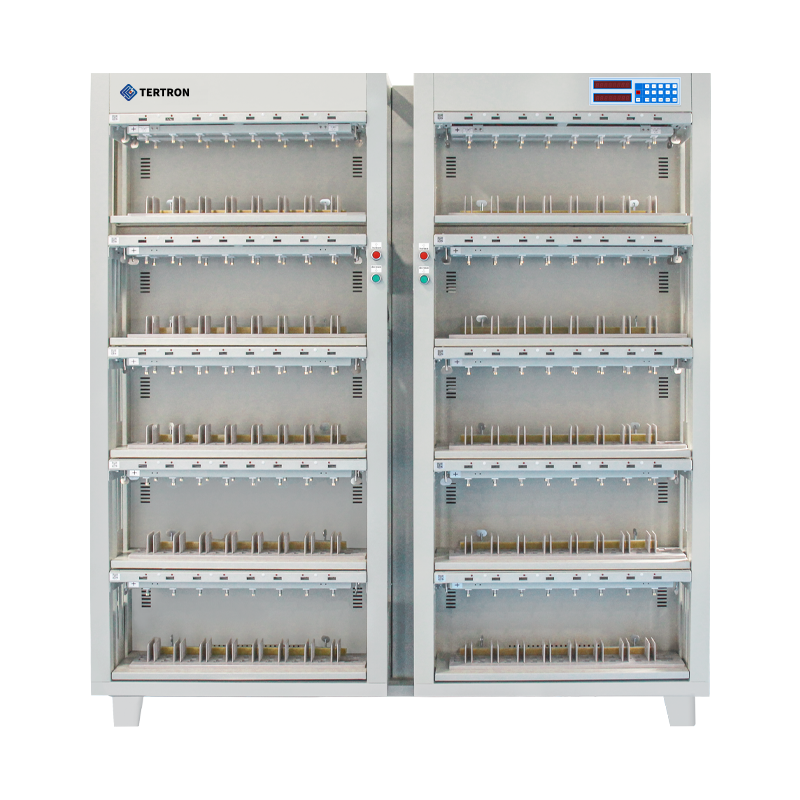

TCS37-160/40A Tipo a pressione Macchina per la classificazione della capacità della batteria con guscio in alluminio prismatico, all'avanguardia Tester di capacità della batteria agli ioni di litio progettato per precisione, efficienza e durata.In qualità di esperti esperti di apparecchiature per batterie, comprendiamo l'importanza fondamentale della precisione, dell'efficienza e dell'adattabilità nei processi di produzione delle batterie.La nostra macchina classificatrice è progettata meticolosamente per offrire precisione e prestazioni senza precedenti nella classificazione delle batterie con guscio in alluminio prismatico.
Caratteristiche principali
- Innovativo meccanismo di classificazione basato sulla pressione: stabilendo un nuovo standard nella tecnologia di classificazione delle batterie, la nostra macchina utilizza un meccanismo di classificazione basato sulla pressione appositamente studiato per batterie prismatiche alloggiate in gusci di alluminio.Questo approccio innovativo garantisce risultati di classificazione precisi e coerenti, migliorando la qualità e le prestazioni complessive della batteria.
- Parametri di classificazione personalizzabili: progettata per soddisfare le caratteristiche uniche delle batterie prismatiche con guscio in alluminio, la nostra macchina di classificazione offre parametri di classificazione personalizzabili.Gli operatori hanno la flessibilità di regolare parametri quali livelli di pressione, tensione di interruzione e caratteristiche di scarica per adattare il processo di classificazione alla chimica specifica della batteria e alle specifiche prestazionali.
- Processo di classificazione automatizzato: progettata per una perfetta integrazione nelle linee di produzione, la nostra macchina di classificazione è dotata di un processo di classificazione automatizzato.Grazie alla robotica avanzata e ai sistemi di trasporto, le batterie vengono gestite e classificate in modo efficiente secondo criteri predefiniti, riducendo al minimo l'intervento manuale e massimizzando la produttività.
- Misurazione e analisi ad alta precisione: dotata di sensori e strumenti di misurazione all'avanguardia, la nostra macchina di classificazione garantisce una valutazione precisa e affidabile dei parametri di prestazione della batteria.L'analisi dei dati in tempo reale fornisce informazioni preziose su capacità, tensione e resistenza interna, consentendo una classificazione e un controllo di qualità accurati.
- Sicurezza e affidabilità: impegnata nella sicurezza e nell'affidabilità, la nostra macchina classificatrice è costruita con materiali robusti e incorpora caratteristiche di sicurezza complete.Pulsanti di arresto di emergenza, interblocchi di sicurezza e involucri protettivi garantiscono la sicurezza dell'operatore e prevengono incidenti, consentendo un funzionamento regolare e ininterrotto.
- Interfaccia intuitiva: progettata per facilità d'uso, la nostra classificatrice presenta un'interfaccia utente intuitiva che semplifica il funzionamento e il monitoraggio.Gli operatori possono facilmente regolare le impostazioni, monitorare i processi di classificazione e accedere alle funzionalità di registrazione e reporting dei dati con una formazione minima, ottimizzando efficienza e produttività.
- Garanzia di qualità e selezione: concentrandosi sulla garanzia di qualità, la nostra macchina di classificazione classifica le batterie in diversi gradi o classi in base ai loro parametri di prestazione.Ciò garantisce che solo le batterie che soddisfano rigorosi standard di qualità vengano selezionate per un ulteriore utilizzo, migliorando l'affidabilità complessiva del prodotto e la soddisfazione del cliente.
 Apparecchio Form Bloccaggio pneumatico /manuale veloce bloccaggio |  Tipo di apparecchio Apertura elettrica della pinza, pinza a testa piatta potenziata |  Spaziatura degli apparecchi 81MM |  Supporta la batteria Batteria prismatica |  Dimensions lunghezza larghezza altezza 1880*1008*2033(MM) |
Parametri del prodotto
| Struttura dell'attrezzatura | |||
| Canale del dispositivo | 160 canali | La dimensione complessiva | Larghezza 1880 mm× Profondità 1008 mm× Altezza 2033 mm |
| Modulo di fissaggio | Apertura elettrica della pinza, pinza a testa piatta potenziata | ||
| Spaziatura degli apparecchi | 81MM | ||
Supporta le specifiche della batteria | 1. Lunghezza compatibile con la batteria 90-210 mm 2. Spessore 16-70 mm 3. Altezza 80-230 mm 4. Linguette della batteria 40-150 mm | ||
Alimentatore funzionante | Sistema trifase a cinque fili AC380V±10%,50HZ | ||
| Fattore di potenza | 0,99 a 220 V CA, a pieno carico, rete elettrica THDu≤2% | ||
| Tasso di distorsione della corrente CA | <5% a 220 V CA, a pieno carico, rete elettrica THDu≤2% | ||
Consumo energetico durante il funzionamento | ≤28KW | Metodo di dissipazione del calore | Aria condizionata |
| Efficienza di carica dell'intera macchina | Carica≥80%;scarico≥70% | ||
| Ambiente di lavoro | All'interno, la temperatura è di 10-30 ℃ in condizioni di convezione dell'aria | ||
| Parametri del canale | |||
Intervallo di misurazione della tensione | CC 0~5 V | Intervallo di tensione della batteria | Ricarica CC 0 ~ 4,5 V;scarica CC 4,5 ~ 2 V |
Gamma di tensione costante | CC 2~4,5 V | Precisione della tensione | ±(0,5%o lettura +0,5% fondo scala) |
Risoluzione della tensione | 0,1 mV | Stabilità della tensione | ≤(±1mV) |
Intervallo corrente | Carica CC 100 mA ~ 40 A; Scarica CC 100 mA ~ 40 A | ||
Precisione attuale | ±(0,5% lettura+0,5% grado intero) | Lettura costante attuale | ≤(±1mA) |
| Funzione software | |||
Metodo di controllo | Lavoro sulle apparecchiature di controllo computerizzato, controllo dell'intero armadio/avvio di una scheda singola/avvio di un punto singolo, con sistema di scansione | ||
Metodo di comunicazione | Comunicazione tramite porta seriale 485 (velocità di trasmissione 57600)/comunicazione TCP/grafico | ||
Impostazioni del processo | Si possono impostare fino a 32 fasi di lavoro e 256 cicli, con la funzione di cicli annidati | ||
Modalità di ricarica | Corrente costante, tensione costante, corrente costante e tensione costante | ||
Condizioni di interruzione della ricarica | Costante, corrente, costante, tensione, -△V | ||
Modalità di scarico | Tensione, corrente, tempo, capacità | ||
Condizioni di interruzione della scarica | Voltaggio, tempo, capacità | ||
Limite di tempo | 0~ 30000 minuti/fase di lavoro, unità di tempo: min | ||
Precisione del tempo | ≤±1%0 | ||
Ciclo di ispezione del campionamento | 1s-60s opzionale | ||
